Барабан заземления, трос 10 м (Арт.: БЗЗ-10.02)

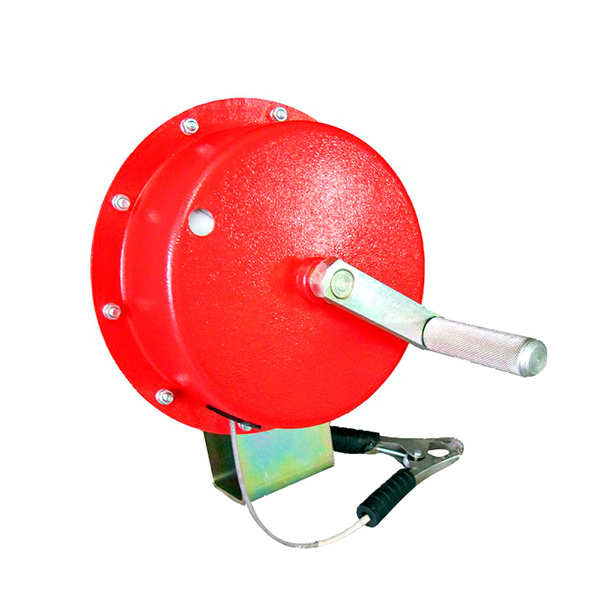

Барабан заземления БЗЗ-10.02 — катушка с намотанным стальным тросом длиной 10 метров и зажимом-«крокодилом» на конце. Устройство создаёт непрерывную электрическую связь между корпусом автоцистерны (бензовоза, топливозаправщика) и контуром «земли» нефтебазы, АЗС или сливо-наливной эстакады.

Отвод статического электричества нужен потому, что заряды накапливаются при движении топлива по трубопроводам и в момент налива или слива. Без такого токоотвода возможен искровой разряд и воспламенение паров легковоспламеняющихся жидкостей класса 3 ДОПОГ. Поэтому надёжное присоединение шасси к контуру до начала наполнения или опорожнения — обязательное требование пункта 7.5.10 ДОПОГ.

Конструкция БЗЗ-10.02

• Гибкий проводник — стальной трос длиной 10 м, намотан на барабан-катушку; разматывается на нужную длину и сматывается обратно после работы.
• Окончание — зажим-«крокодил» (струбцина), которым кабель крепится к токоотводящему контуру. Это отличие исполнения «.02» от штыревых модификаций линейки.
• Корпус-барабан — фиксируется на раме автоцистерны и защищает проводник от провисания и повреждений.

Где применяется

БЗЗ-10.02 ставят на бензовозы, топливозаправщики и автоцистерны, перевозящие ЛВЖ. Барабан используют и как самостоятельное ручное устройство, и как элемент в составе систем контроля заземления автоцистерн (УЗА). Демонтаж или неисправность штатных проводников и зажимов при эксплуатации цистерны не допускается.

Барабаны заземления в линейке

• По длине троса: БЗЗ-10 (10 м), БЗЗ-15 (15 м), БЗЗ-30 (30 м).
• По окончанию (на примере 10 м): БЗЗ-10 — со штырём-клином, БЗЗ-10.01 — с клином увеличенного размера, БЗЗ-10.02 — с зажимом-«крокодилом».

Исполнение с «крокодилом» удобно, когда соединение выполняется на готовый контур, шину или закладную пластину площадки.
